Rozdělovač pro podlahové topení je hlavním komponentem pro rovnoměrné rozdělení tepla v podlahových topných systémech. Varianty rozdělovačů zahrnují různé počty okruhů, obvykle od 2 do 18, a jsou kompatibilní s podlahovým topením v průměrech trubky 16–20 mm.
Rozdělovače Wigell lze namontovat přímo na stěnu nebo pomocí dodaných držáků do skříně rozdělovače. Montážní poloha je libovolná. Na tento rozdělovač můžete pomocí svěrného šroubení připojit trubky PeX-AL-PeX nebo Pe-rt.
Parametry produktu
Přípustné teploty kapalin: - 10 °C až 120 °C
Max. pracovní tlak: 4 - 6 barů
Max. zkušební tlak: 10 barů
Rozsah měření: 0-5 l/min
Průtok: 1,12 m3/h
Připojení vstupu a výstupu: 1"
Průtokoměry: dvouregulační s možností uzamčení
Výhody rozdělovačů Wigell
U každého rozdělovače je provedena tlaková zkouška, což zajišťuje jeho spolehlivost a dlouhou životnost.
Lze zvolit odvzdušňovač manuální nebo automatický.
Rozměr skříně je přesně určen pro daný počet okruhů a perfektně pasuje.
Regulační ventily můžete zvolit ve dvou variantách s přípravou pro teploměr, a to rohové nebo přímé.
Rozdělovač je osazen regulačními ventily, průtokoměry a odvzdušňovači.
Video k tlakové zkoušce.
Potřebujete poradit s výběrem podlahového topení? Přečtěte si náš článek.

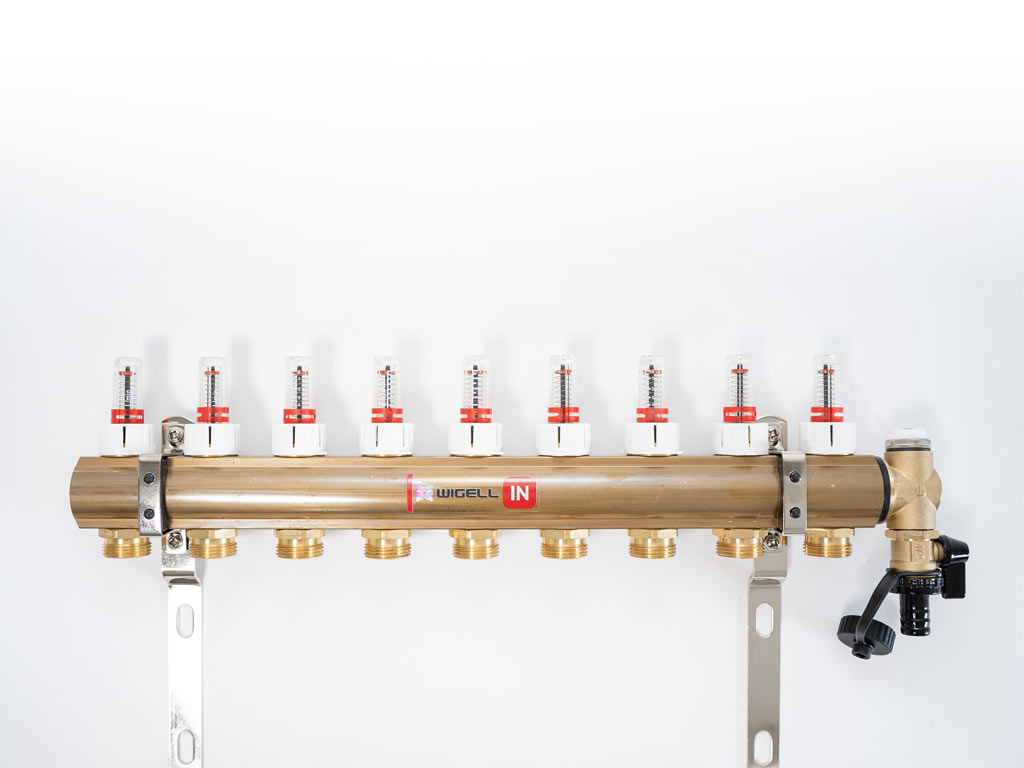

Sestava tohoto rozdělovače se skládá
Tělo topné vody:
průtokoměry
odvzdušňovací a vypouštěcí jednotka s odvzdušňovačem na klíč (lze použít i automatický odvzdušňovač)
Tělo vratné vody:
termostatické ventily M30 x 1,5 - možnost montáže tepelných pohonů
odvzdušňovací a vypouštěcí jednotka s odvzdušňovačem na klíč
Průtokoměr:
Slouží k nastavení průtoku topné vody v l/min a tím k vyregulování tlakových diferencích jednotlivých topných smyček. Podle směru otočení spodní části průtokoměru, snižujete nebo zvyšujete průtok topné vody nebo jej zcela uzavřete. Na průhledné části průtokoměru hladina vody zobrazuje průtok vody v l/min. Max. provozní tlak je 1 MPa.
Termostatický ventil:
Termostatické ventilové vložky s ručními hlavicemi slouží k uzavření jednotlivých smyček vytápění. S těmito ručními hlavicemi není možném jednotlivé větve regulovat. Ruční hlavice lze demontovat a nahradit elektrickými pohony
Odvzdušňovací a vypouštěcí jednotka:
Slouží k odvzdušnění soustavy vytápění. Odvzdušňovací ventil u této jednotky je manuální (na klíč), lze jej vyměnit za automatický odvzdušňovací ventil.
Široké množství rozdělovačů Wigell
Pro snadný výběr můžete prozkoumat naši tabulku s různými variantami rozdělovačů, kde naleznete rozdělovače s různým počtem okruhů, průtokoměry a regulačními ventily. Rozdělovače od 13 do 18 okruhů se vyrábí pouze v mosazné variantě.
Rozdělovače Wigell Wiro
Dle počtu okruhů
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Dle materiálu
Mosaz
Nerez
Dle typu odvzdušnění
Automatický ventil
Ventil na klíč
Bez ventilu
(tuto variantu nenabízíme)
Dle vybavení čerpadlem
Oběhové čerpadlo + ESBE ventil
Bez čerpadla
Co k rozdělovači přikoupit
Ke správnému zapojení je zapotřebí dalšího příslušenství. Níže vybírejte součástky pro připojení, které jsou s tím rozdělovače plně kompatibilní:
Podomítkové a nadomítkové stříně
Směšovací sady (čerpadlo WILO + ESBE ventil) - pro varianty bez již zabudovaného čerpadla
Kulové ventily při připojení bez oběhového čerpadla
Kalibrátory
Svěrné šroubení
V rámci pokládky trubek pak doporučujeme přikoupit ještě:
Trubky podlahového topení
Fólie podlahového topení
Spony pro připevnění podlahových trubek
Takery a odvíječe
Dilatační pásky na zeď
Balení a způsob doručení

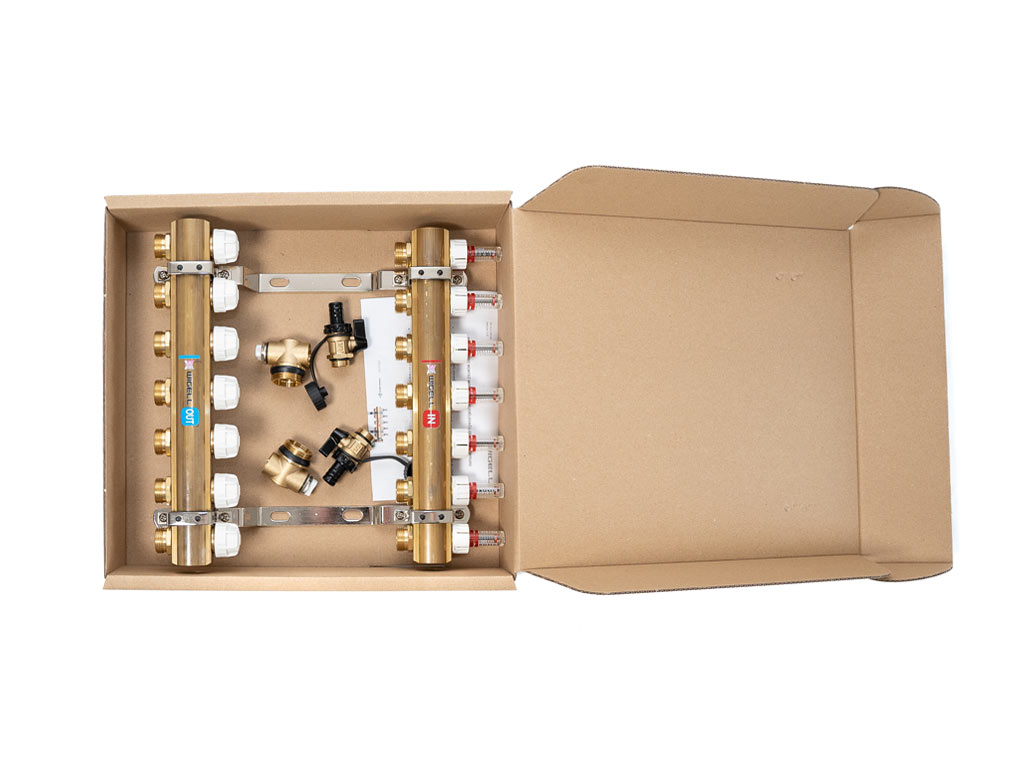

Produkt Vám doručíme standardní balíkovou přepravou a bude zabalen tak, aby při přepravě nedošlo k jeho poškození. Samotný způsob zabalení závisí na počtu objednaných kusů i dalších položkách objednávky. Samostatný rozdělovač bude nejčastěji zabalen v kartonové krabici a strečové fólii.
