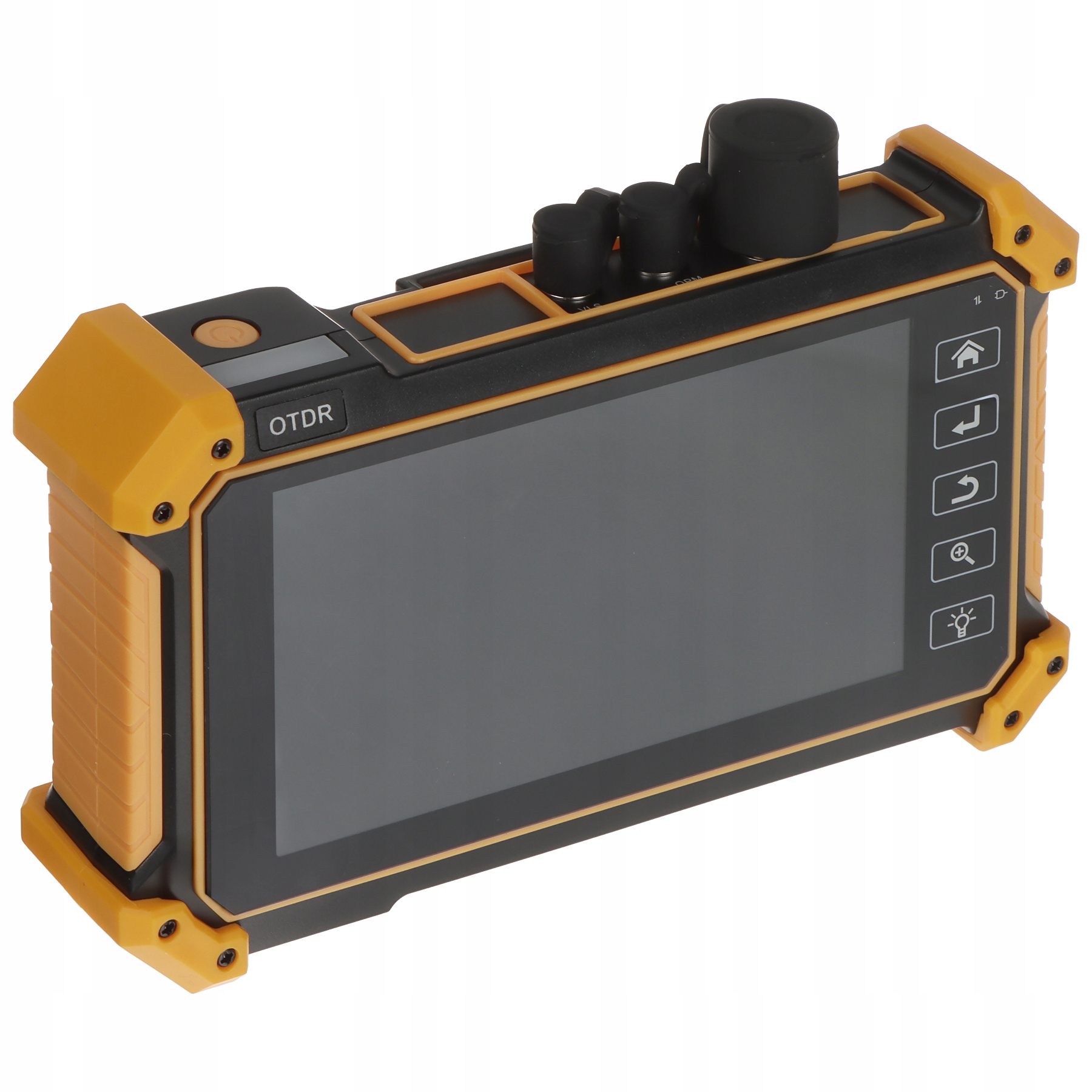

Optický reflektor CS-R5B-50H je zařízení umožňující určení stavu optického spojení. Zařízení umožňuje zkontrolovat útlum optických spojů a navíc v případě poškození vlákna na místě, kde došlo k defektu. CS-R5B-50H kombinuje funkce optického reflektometru, optického měřiče výkonu, zdroje světla a lokátoru poškození (VFL). Zařízení provádí měření na vlnových délkách 1310 a 1550 nm. To umožňuje kompletní diagnostiku optických vedení z hlediska útlumu optického vlákna, konektorů a svarů. Vysoká dynamika umožňuje provádět měření na úsecích až do 100 km. Výsledek měření je prezentován v přátelské grafické podobě s vyznačenými událostmi – svařováním, spojováním, poškozením apod.

SPECIFIKACE:

• Displej: 5.55" - dotykový displej
• Vlnová délka optického signálu: OTDR @ 1310 nm, 1550 nm, OPM @ 850 nm / 1300 nm / 1310 nm / 1490 nm / 1550 nm / 1625 nm, OLS : 1310 nm / 1550 nm / 1610 nm, VFL : 650 nm
• Typ konektoru: SC-UPC @ OTDR, Univerzální konektor 2.5mm @ OPM / VFL
• Měřič optického výkonu: Ano
• VFL: Ano
• OLS: Ano
• Napájení: Akumulátor Li-Ion 3.7 V / 4000 mAh, USB napájecí adaptér DC 5V/2A (součástí balení), USB-C konektor
• Hmotnost: 0.454 kg
• Rozměry: 183 x 110 x 41 mm

Vybrané vlastnosti:

• Rozsah měření pro OTDR: 1.6 m ... 100 km
• Dynamický rozsah: 26 / 24dB
• Vestavěný laserový tester optických vláken VFL
• Vysoká přesnost měření
• Funkce OPM - měřič optického výkonu
• Funkce OLS - zdroj světla 1310 / 1550 nm
• Generování reportů do souborů *.sor
• Tester kroucené dvojlinky
• Vestavěná LED svítilna
• Součástí balení je praktické pouzdro

Úplný název produktu:

OPTICKÝ REFLEKTOMETR (OTDR) CS-R5B-50H
