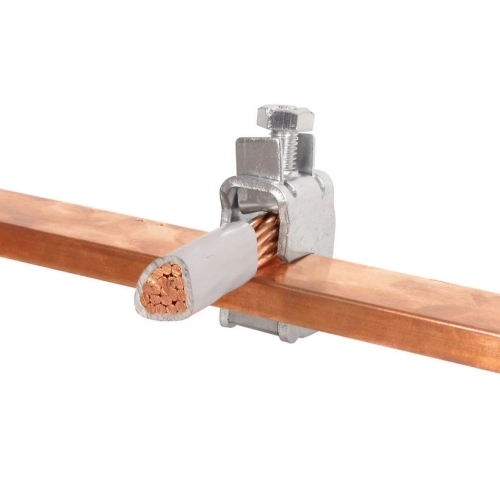

Třmenová svorka Pollmann SK 120 F5 usnadní připojení na měděné přípojnice s tloušťkou až 5 mm. Umožňuje vedení kruhového vodiče s průřezem v rozsahu 16–120 mm² a díky jmenovitému proudu 344 A zvládne i náročnější napájecí body v rozvaděčích s plochou lištou. Specifikace třmenové svorky pro Cu sběrnice 5mm SK 120 F5 16-120mm2 1000761 Tato třmenová svorka slouží k pevnému a přehlednému napojení na ploché měděné sběrnice. Vhodná je pro plochou lištu s tloušťkou do 5 mm a využití najde v rozvaděčích, kde je potřeba rychlé a spolehlivé připojení kruhového vodiče. Rozsah připojitelného průřezu činí 16–120 mm², což pokrývá běžné napájecí i distribuční přívody v rámci sběrnicového systému. Mechanická konstrukce vychází z robustního třmenu se šroubem, který zajišťuje stabilní přítlak na sběrnici. Při montáži se dotahuje momentem 24 Nm pomocí šroubu M8, k obsluze lze použít šroubovák PZ 3 nebo klíč velikosti 13. Tento způsob instalace přináší rychlý postup zapojení a kontrolovatelný kontakt i po delším provozu. Prostup svorky je navržen pro připojení kruhového vodiče; tento tvar vodiče je díky svorce veden a fixován tak, aby vzniklo homogenní a trvanlivé spojení. Při připojování se vodič zasune pod svěrný prvek a postupným dotažením na předepsaný moment dojde k bezpečnému sevření v celé délce styku. Elektrická část je dimenzována na jmenovitý provozní proud 344 A, čemuž odpovídá jak konstrukce svěrné části, tak přechodové plochy mezi připojeným vodičem a měděnou sběrnicí. Pro aplikace, kde je kladen důraz na kompaktní uspořádání, potěší šířka svorky 23,4 mm, díky níž lze v rozvaděči efektivně skládat více napojovacích bodů vedle sebe.. Shrnutí a doporučení produktu Hledáte jednoduché a pevné napojení na měděnou sběrnici? Třmenová svorka Pollmann SK 120 F5 poskytne spolehlivé upevnění a čisté vedení kruhového vodiče. Konstrukce se šroubem usnadní montáž a umožní kontrolovat kvalitu dotažení i při servisních zásazích. V rozvaděčích tak získáte přehledné a stabilní propojení bez zbytečných zásahů do stávajícího systému. Pro rozšíření a zpřehlednění instalace si vyberte další prvky v kategorii Ostatní svorky. Pro systémové propojení a návazné komponenty od stejného výrobce doporučujeme projít také přehled značkových řešení Pollmann, například propojovací řešení, dále uspořádání v rozvaděči podpoří nulovací můstky a praktické napojení vodičů zajistí rozbočovací svorkovnice HLAK. O výrobci Pollmann Elektrotechnik je německý specialista na elektroinstalační komponenty, zejména propojovací řešení. Nabízí odolné a snadno instalovatelné prvky, jako jsou ekvipotenciální lišty, připojovací moduly, nulovací můstky či rozbočovací svorkovnice HLAK, které zajišťují přehledné a bezpečné spojení vodičů v rozvodných skříních.
