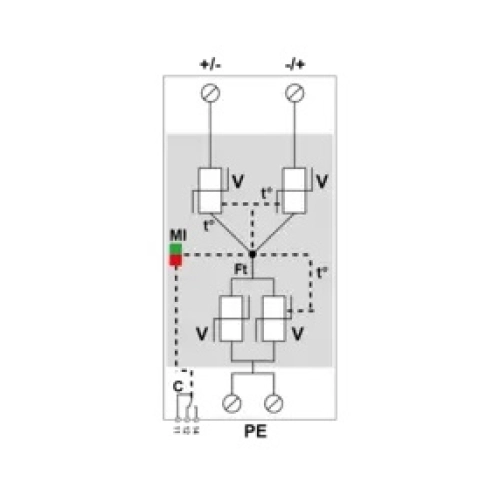

Dvoupólové provedení svodiče přepětí CITEL DPVN1-6C-21Y-1200 zajišťuje přehledné zapojení ve fotovoltaických stringech s napětím až 1 200 V DC. Díky zařazení do typu 1 a 2 pokryje více úrovní ochrany v DC části instalace. Upevnění na DIN lištu 35 mm a přehledná optická indikace podporují rychlou montáž i kontrolu stavu. Specifikace svodiče přepětí pro fotovoltaické systémy CITEL DPVN1-6C-21Y-1200 Zařízení je určeno pro stejnosměrné části fotovoltaických systémů s pracovním polem až do 1 200 V DC a s jmenovitým napětím 1 000 V DC. Vedení je řešeno ve dvoupólové konfiguraci pro zapojení do DC stringů s maximálním PV napětím 1 200 V, kde je nutné omezit přepěťové špičky a chránit připojené komponenty. Kombinovaná zkušební třída typ 1 a 2 umožňuje nasazení na vstupních uzlech i na navazujících místech ochrany. Dimenzování na bleskový proud tvaru 10/350 s amplitudou 12,5 kA podporuje zvýšenou odolnost proti impulzním jevům. Celková ochranná úroveň činí 6 kV, přičemž mezi vodiči DC i vůči ochrannému vodiči dosahuje 4,3 kV (DC + − DC− a DC + / DC− − PE). Instalace probíhá upevněním na DIN lištu 35 mm, což usnadňuje integraci do rozvaděčů používaných ve fotovoltaických aplikacích. Stav je přehledně indikován opticky přímo na čelní straně přístroje, takže je kontrola provozu rychlá a bez potřeby externích prvků. Připojovací svorky přijmou vodiče s rezervou pro dimenzování DC tras: pro tuhé, jedno- i vícedrátové provedení až do 35 mm², u pružných jemných lanek do 25 mm². Tím je zajištěna bezpečná a pevná instalace s ohledem na proudové zatížení a délky vedení. Mechanické rozměry podporují plánování místa v rozvaděči. Přístroj má šířku 55 mm, délku 100 mm a výšku 90 mm. Manipulaci a případný servis usnadňuje hmotnost okolo 200 g. Konstrukční provedení spadá do kategorie ostatní a na přístroji je k dispozici optická signalizace stavu; dálkové hlášení není podporováno. Zařízení je dodáváno značkou CITEL. Využití tohoto svodiče se nabízí všude tam, kde je požadováno sladění ochran na více úrovních jedním přístrojem a současně požadavek na přímou vizuální kontrolu v rozvaděči. Uchycení do standardního rámu a velkorysé svorky usnadňují montáž ve stávajících i nových DC skříních. Shrnutí a doporučení produktu Hledáte řešení, které zapadne do koncepce fotovoltaického rozvaděče a zajistí jasný přehled o stavu ochrany? Tento model cílí na kombinaci spolehlivého omezení přepětí a přehledné kontroly bez dodatečných prvků. Díky promyšlenému uspořádání svorek a kompaktním rozměrům podpoří rychlou instalaci i v hustě osazených polích. Pro porovnání dalších variant a výběr vhodné ochrany pro celý systém navštivte kategorii Svodiče přepětí. Pokud dáváte přednost výběru podle výrobce, prohlédněte si nabídku značky CITEL v rámci přepěťových ochran. O výrobci Firma CITEL je významným světovým dodavatelem širokého sortimentu přepěťových ochran. Přepěťové ochrany vyrábí a dodává již od roku 1944, tedy více, jak 60 let. V současné době zaujímá druhé místo ve světě v dodávkách přepěťových ochran. Firma CITEL má sídlo v Evropě ve Francii a má řadu poboček jak v Evropě, tak v severní a jižní Americe i v Asii. Má jako jediný z výrobců svodičů přepětí a bleskových proudů certifikaci od mezinárodní zkušebny pro kombinované svodiče přepětí typu 1, 2, 3 (B, C, D).
