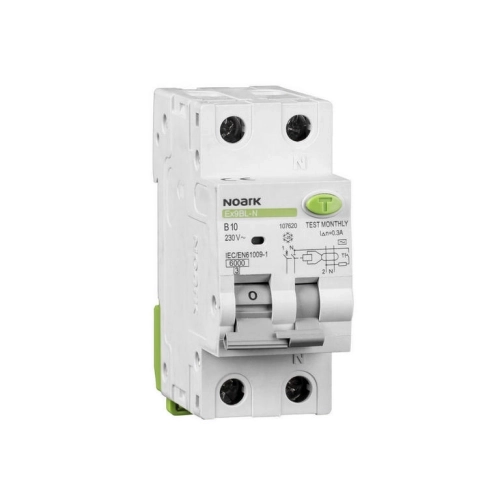

Kompaktní proudový chránič s jističem NOARK EX9BL-N spojuje jištění a doplnění ochrany jedním prvkem. V provedení 1P+N s vypínací charakteristikou B a dimenzovaným proudem 10 A nabízí citlivost 0,03 A typu svodového proudu A. Pro jednofázové aplikace pracuje při 230 V a 50/60 Hz se spínací schopností 6 kA. Specifikace proudový chránič s jističem NOARK EX9BL-N 1P+N B10 A 30mA 107636 AKCE 2+1 Tento kombinovaný přístroj je určen pro obvody s druhem napětí AC při jmenovitém napětí 230 V a frekvenci 50/60 Hz. Jištění zajišťuje jednopólově, celkem má 2 póly s tím, že je řešen společně spínaný neutrální vodič. Charakter ochrany doplňuje vypínací charakteristika B, typ svodového proudu A a jmenovitá citlivost 0,03 A, což podporuje přesné a rychlé odpojení při poruše. Schopnost bezpečně vypnout poruchové stavy podtrhuje dimenzovaná spínací schopnost dle EN 60898 6 kAtřídě omezení energie 3 a pro nárazové děje je deklarována odolnost proti rázovému proudu 3 kA. Konstrukce respektuje prostředí s kategorií přepětí 3 a stupněm znečištění 2, což odpovídá typickému nasazení v běžných rozvodných instalacích. Mechanické provedení umožňuje jednoduché začlenění do rozvodu. Přístroj má šířku v počtech modulů 2 a montážní hloubku 77 mm, hodí se pro instalaci pod omítku. Odpovídající krytí je IP20. Rozměrové údaje doplňuje šířka 108 mm, délka 89 mm a výška 76 mm. Celková hmotnost 720 g dokládá robustní mechanickou základnu pro pevné uchycení a stabilitu v rozvaděči. Za bezpečné odpojení při reziduálním proudu ručí jmenovitý reziduální proud 0,03 A ve spojení s typem A. Přístroj v provedení 1P+N současně zajišťuje, že běžný pracovní i neutrální vodič jsou spínány společně, což přispívá k jednoznačnému vypínacímu stavu při poruše. Jističová část s dimenzovaným proudem 10 A a charakteristikou B pokrývá typické zátěže s nižšími náběhovými proudy v jednofázových okruzích. Pro správné začlenění do systému je klíčové sladění s rozvodem na 230 V a frekvencí 50/60 Hz. Elektrická odolnost přístroje je dána i parametry kategorie přepětí 3 a stupně znečištění 2, díky nimž přístroj zapadá do určeného prostředí. Stupeň krytí IP20 odpovídá montáži v chráněném prostoru rozvaděče bez přímého přístupu prachu a vlhkosti. Jako kombinovaný přístroj s označením proudový chránič a jistič šetří prostor v rozvaděči díky provedení o 2 modulech a usnadňuje návrh okruhů. Parametry třídy omezení energie 3 a spínací schopnosti 6 kA zajišťují, že i při vyšších poruchových proudech dojde k rychlé a kontrolované činnosti. Pro montážní praxi je praktická i montážní hloubka 77 mm. Shrnutí a doporučení produktu Kombinace chrániče a jističe v jednom prvku zjednodušuje návrh i realizaci rozvodů a šetří místo v rozvaděči. Jednoznačné vypínání společně s neutrálním vodičem přispívá k přehlednému provozu a usnadňuje revizní kontrolu. Konstrukce přizpůsobená běžnému prostředí rozvaděčů zapadá do standardních instalací a pomůže sjednotit použitou přístrojovou základnu. Pro rozšíření instalace doporučujeme projít kompletní nabídku proudových chráničů i produkty NOARK v této kategorii. Pro přehledné uložení přístrojů využijete modulové rozvodnice NOARK. V souvisejících aplikacích se budou hodit také stykače NOARK a motorové spouštěče NOARK, abyste zachovali jednotnou platformu a kompatibilní příslušenství v celém projektu. O výrobci Společnost NOARK Electric je celosvětově působící firma zaměřující se na vývoj, výrobu a distribuci elektrotechnických přístrojů a komponentů. Aktivity na jednotlivých kontinentech řídí centra v Praze, Los Angeles a Šanghaji. Společnost NOARK Electric investovala značné finanční prostředky do vlastního produktového vývoje a práce s nejnovějšími technologiemi i výrobními procesy.Z naší nabídky si od NOARK Electric můžete pořídit třeba modulové rozvodnice, stykače, proudové chrániče, motorové spouštěče a další.
