OPTIMUM Soustruh OPTIturn OPTIMUM® TM 4010 D
Prodává:
Německá preciznost pro profesionální mechaniky Hlavní přednosti Soustruh OPTIturn OPTIMUM® TM 4010 D představuje absolutní standard v kategorii dílenských soustruhů pro přesné strojírenství. Tento stroj byl navržen tak, aby splňoval přísné požadavky na přesnost…
Další informace
323 058 Kč
Skladem
Popis produktu
Německá preciznost pro profesionální mechaniky
Hlavní přednosti
Soustruh OPTIturn OPTIMUM® TM 4010 D představuje absolutní standard v kategorii dílenských soustruhů pro přesné strojírenství. Tento stroj byl navržen tak, aby splňoval přísné požadavky na přesnost (házivost vřetene pod 0,015 mm) a zároveň nabídl robustnost potřebnou pro těžké hrubování i jemné dokončování. S integrovaným 3-osým digitálním odměřováním DPA 31 Plus eliminujete chyby vznikající při odečítání z nonia a výrazně zrychlíte svou produkci. Soustruh disponuje kalenými vodicími drahami a převodovkou běžící v olejové lázni, což zajišťuje tichý chod a extrémně dlouhou životnost všech komponentů. Je ideální volbou pro výrobu hřídelí, řezání široké škály závitů a přesné lícování dílů.
01
Digitální přesnost
Odměřování DPA 31 Plus umožňuje sledovat polohu nástroje s vysokou přesností, což radikálně snižuje zmetkovitost.
02
Masivní vřeteno 52 mm
Velký průchod vřetene dovoluje obrábění dlouhých tyčí o průměru až 50 mm, které projdou celým tělem stroje.
03
Kalené vodicí dráhy
Vodicí dráhy osy Z jsou kalené a broušené, což zaručuje plynulý posuv suportu a minimální opotřebení i po letech práce.
04
Maximální bezpečnost
Dvoukanálová elektronika, elektrická brzda motoru a nouzové vypínače splňují nejpřísnější normy bezpečnosti práce.
05
Upínání Camlock
Systém Camlock DIN ISO 702-2 umožňuje bleskovou výměnu sklíčidel nebo lícních desek s vysokou opakovatelnou přesností.
06
Kompletní chlazení
Integrované čerpadlo s vyjímatelnou nádrží zajišťuje optimální teplotu nástroje i obrobku při dlouhém obrábění.
Oblasti použití
Kde TM 4010 D exceluje
Technický list
Technické parametry
Vřeteník a otáčky
Rozsah otáček rozdělený do 8 stupňů umožňuje vrtání velkými vrtáky i vysokorychlostní dokončování povrchu.
Profesionální Camlock systém zaručuje házivost čela vřetene pod 0,015 mm a bleskovou výměnu upínacích prvků.
Velký kužel MK 6 umožňuje přímé upnutí velkých nástrojů nebo redukčních pouzder.
Výkonný třífázový motor s elektrickou brzdou zajišťuje okamžité zastavení vřetene po vypnutí.
Posuvy, závity a suport
Široká škála posuvů umožňuje nastavit optimální úběr materiálu pro hrubování i finální hlazení.
Umožňuje řezání všech běžných metrických závitů bez nutnosti časté výměny ozubených kol v převodovce.
Kompletní rozsah pro palcové závity, nezbytný pro opravy zemědělské techniky a hydrauliky.
Nožový suport je otočný a umožňuje soustružení krátkých kuželů.
Koník a rozměry lože
Robustní koník s kuželem MK 4 poskytuje tuhou oporu i pro těžké kusy a vrtání velkými průměry.
Široké a žebrované lože ze šedé litiny minimalizuje prohnutí stroje pod tlakem nástroje.
I přes své možnosti si soustruh zachovává rozumné zástavbové rozměry, vhodné i do menších dílen.
Co najdete v balení
Rozsah dodávky
1
Digitální odměřování polohy DPA 31 Plus
Kompletní 3-osý systém již namontovaný na stroji
2
Tříčelisťové sklíčidlo Ø 160 mm
Upínací systém Camlock č. 5 pro přesné upnutí
3
Rychloupínací nožový držák sada SWH 3 - E
Pro bleskovou výměnu soustružnických nožů
4
Podstavec stroje
Stabilní ocelová konstrukce pod soustruh
5
Pevný hrot MK 3 a redukční pouzdro
Příslušenství pro vřeteno a koník (MK 5 / MK 3)
6
Provozní výbava

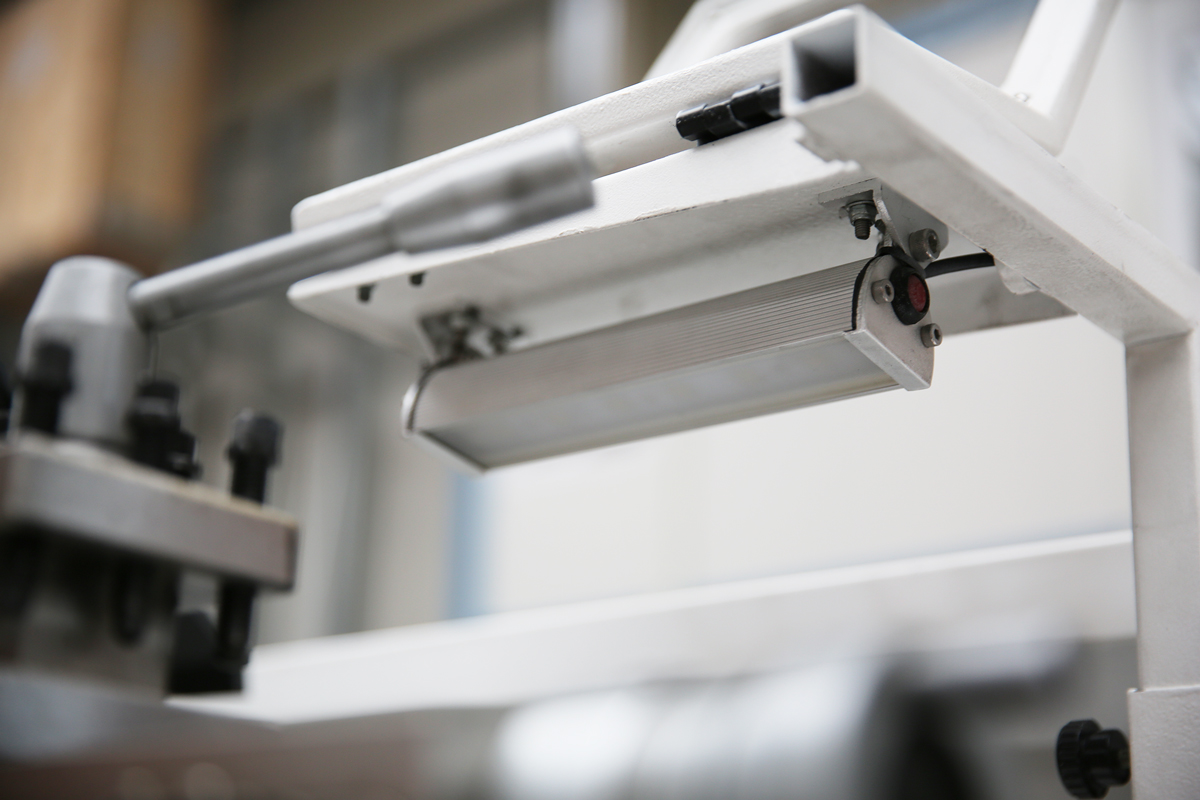

LED osvětlení, olejová náplň, sada výměnných kol a nářadí
Často kladené dotazy
Otázky a odpovědi
Ano, soustruh disponuje bohatou převodovkou, která umožňuje řezat 26 druhů metrických a 31 druhů palcových závitů pouze nastavením pák na převodové skříni. Pro atypické závity je součástí sady i sada výměnných kol.
Camlock je průmyslový standard upínání, který umožňuje vyměnit sklíčidlo za lícní desku nebo kleštinový upínač během několika desítek sekund. Navíc zaručuje velmi vysokou souosost a pevnost spoje.
Ano, model TM 4010 D je standardně dodáván s již namontovaným 3-osým digitálním odměřováním DPA 31 Plus. To výrazně zvyšuje komfort a přesnost práce zejména u složitějších obrobků.
Soustruh má vestavěné čerpadlo, které rozvádí chladicí emulzi tryskou přímo k řeznému nástroji. Nádrž na kapalinu je integrovaná v podstavci a je vyjímatelná pro snadné čištění od kalu a špon.
🛠️ Rada specialisty Tomek Nářadí:
Soustruh TM 4010 D je poctivý stroj, který v dílně oceníte hlavně pro jeho tuhost. 52 mm průchod vřetene je "vysvobozením" při práci s delšími hřídelemi, které byste do menších strojů prostě nedostali. Při instalaci dbejte na dokonalé vyrovnání lože pomocí přesné strojní vodováhy – u stroje této váhy je to klíč k udržení deklarované házivosti pod 0,015 mm. Nezapomínejte pravidelně kontrolovat hladinu oleje v převodové skříni přes olejoznak, soustruh vám pak bude sloužit desetiletí bez vůlí v převodech!
