Popis produktu


Německá preciznost pro profesionální dílny

Hlavní přednosti


Univerzální hrotový soustruh OPTIturn OPTIMUM® TM 4010 představuje špičku ve své třídě, navrženou pro mechaniky, kteří vyžadují maximální výkon a stabilitu. Srdcem stroje je dokonale soustředné vřeteno uložené v přesných kuželíkových ložiskách s házivostí čela pod 0,015 mm. Masivní litinové lože s kalenými a broušenými vodicími drahami zajišťuje dlouhodobou přesnost a odolnost proti vibracím i při těžkém hrubování. Díky průchodu vřetene 52 mm a upínání Camlock č. 5 se jedná o vysoce variabilní stroj schopný bleskově přepínat mezi různými typy sklíčidel a lícních desek. TM 4010 je ideálním partnerem pro výrobu hřídelí, řezání metrických i palcových závitů, opravy zemědělské techniky nebo přesné strojírenské lícování.
01
Masivní vřeteno 52 mm
Nadstandardní průchod vřetene dovoluje obrábění dlouhých tyčí a trubek o průměru až 50 mm přímo skrze tělo vřeteníku.
02
Kalené vodicí dráhy
Vedení osy Z je kalené a broušené, což zaručuje plynulý posuv suportu a minimální opotřebení stroje po desetiletí.
03
Upínání Camlock č. 5
Systém Camlock DIN ISO 702-2 umožňuje bezpečnou a extrémně rychlou výměnu sklíčidel bez zdlouhavého šroubování.
04
Bezpečnostní elektronika
Dvoukanálová elektronika a nouzové vypínače dle EN ISO 13849 zajišťují maximální ochranu obsluhy i stroje.
05
Olejová lázeň převodů
Všechna ozubená kola posuvů jsou z oceli, kalená a broušená, běžící v olejové lázni pro tichý chod a nulovou údržbu.
06
Chladicí systém
Integrované čerpadlo s vyjímatelnou nádrží zajišťuje optimální teplotu nástroje pro dosažení perfektního povrchu.

Oblasti použití

Kde TM 4010 exceluje

Strojírenská výroba Opravy automobilových dílů Výroba metrických a palcových závitů Údržba průmyslových provozů Odborné technické školství Zámečnické dílny Kusová výroba hřídelí a čepů Nástrojárny

Technický list

Kompletní technické parametry

400 mm točného průměru dovoluje obrábění rozměrných přírub, disků a těles čerpadel bez nutnosti většího stroje.
Pracovní délka 1 metr je ideální pro renovaci a výrobu většiny běžných průmyslových hřídelí.
52 mm průchod je klíčový parametr, který umožňuje práci s tyčovinou do průměru 50 mm skrze celý stroj.
Hmotnost 765 kg svědčí o poctivém materiálovém provedení lože a vřeteníku, což je základ pro přesné obrábění.
Vřeteník a pohon
Výkonný motor s elektrickou brzdou a ochranným jističem zajišťuje bezpečné a silné obrábění i u velkých průměrů.
Široký rozsah otáček umožňuje silové vrtání i jemné vysokorychlostní hlazení povrchu (dokončování).
Profesionální upínání Camlock zaručuje házivost pod 0,015 mm. Kužel MK 6 dovoluje upnutí velkých nástrojů.
Posuvy a závitování
Kompletní rozsah pro řezání závitů bez nutnosti složité výměny kol. 26 metrických a 31 palcových rozsahů.
Vysoký počet stupňů posuvu (26 podélných / 32 příčných) zaručuje ideální řezné podmínky pro každý materiál.
Nožový suport je otočný pro soustružení krátkých kuželů. Příčný suport má velký rozsah pro čelní soustružení.
Konstrukce a rozměry
Široké lože ze šedé litiny minimalizuje prohnutí pod tlakem nástroje. Výška hrotu 200 mm definuje točný průměr 400 mm.
Robustní koník s kuželem MK 4 poskytuje tuhou oporu i pro těžké kusy a vrtání velkými průměry.
Prostorově efektivní stroj, který si i při pracovní délce 1 m zachovává rozumné zástavbové rozměry.

Klikněte na řádek parametru pro zobrazení detailního vysvětlení

Co najdete v zásilce

Rozsah dodávky

1
OPTIturn TM 4010
Profesionální hrotový soustruh
1×
2
Tříčelisťové sklíčidlo ø 160 mm
Upínací systém Camlock č. 5 pro přesné upnutí
1×
3
Rychloupínací nožový držák SWH 3 - E
Sada pro bleskovou výměnu soustružnických nožů
1×
4
Podstavec stroje
Stabilní ocelová konstrukce s úložným prostorem
1×
5
Příslušenství

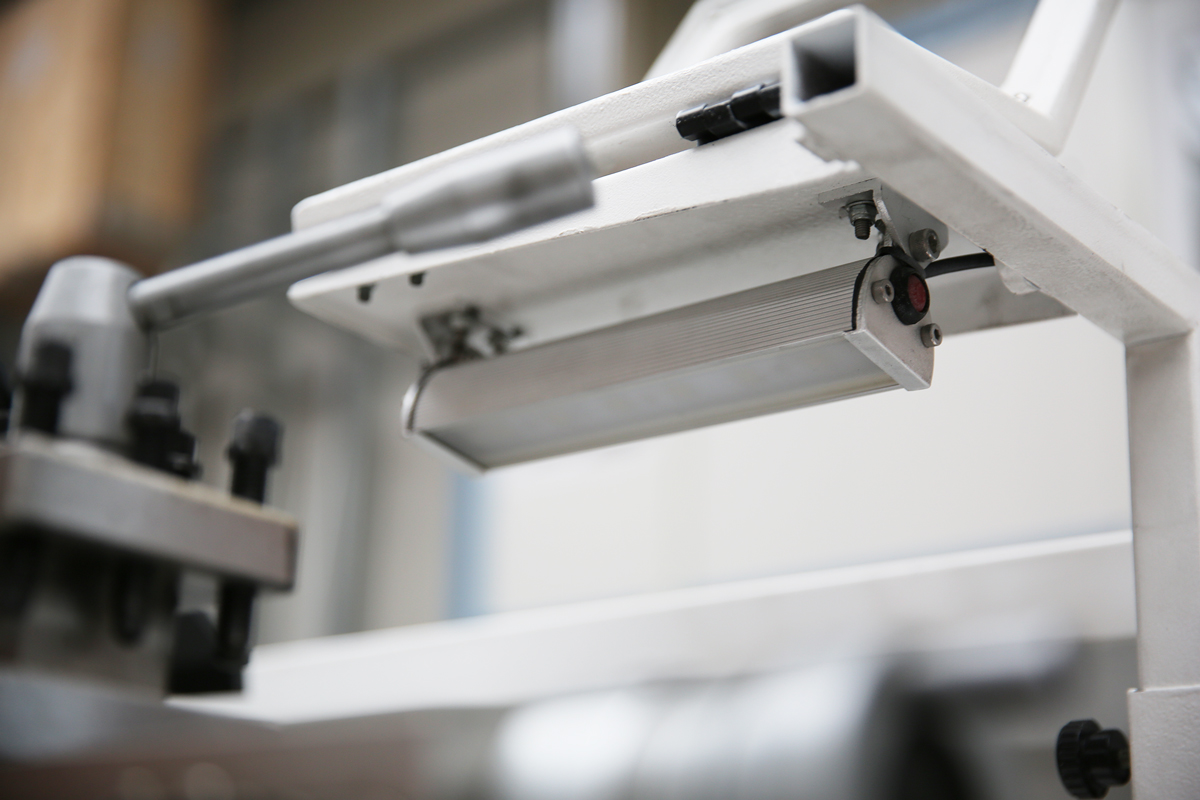

LED osvětlení, redukční pouzdro MK5/MK3, pevný hrot MK3
1×
6
Servisní výbava
Olejová náplň, sada výměnných kol a seřizovací nářadí
1×

Často kladené dotazy

Otázky a odpovědi

Ne, model TM 4010 vyžaduje třífázové napájení 400 V. Je určen pro profesionální nasazení, kde je stabilita výkonu a vysoký krouticí moment třífázového motoru klíčový.
Camlock je průmyslový standard, který umožňuje výměnu sklíčidla za lícní desku nebo kleštinový upínač během několika desítek sekund pomocí aretačních čepů. Navíc zaručuje velmi vysokou souosost a pevnost spoje.
Ano, stroj disponuje bohatou převodovkou pro 31 palcových závitů (56 – 4 záv./1“) a 26 metrických závitů. Většinu běžných stoupání nastavíte pouze pomocí pák na převodové skříni.
Ano, soustruh má integrované čerpadlo chladicí kapaliny s nádrží zabudovanou v podstavci. Obsahuje také ukazatel hladiny a nádrž lze snadno vyjmout pro čištění od kovového kalu a špon.

🛠️ Rada specialisty Tomek Nářadí:

Soustruh TM 4010 je poctivý "dělník", který v dílně oceníte hlavně pro jeho tuhost. 52 mm průchod vřetene je obrovskou výhodou při práci s hřídelemi, které byste do menších strojů prostě nedostali. Při instalaci dbejte na dokonalé vyrovnání lože pomocí přesné strojní vodováhy – u stroje o váze 765 kg je to naprosto klíčové pro udržení deklarované házivosti. Nezapomeňte také po prvních 50 hodinách provozu vyměnit olejovou náplň v převodovce, vypláchnete tím případné mikro-nečistoty z výroby a zajistíte si hladký chod na další léta!

Další informace
Heureka.cz Dílna, stavba, zahrada Dílna

OPTIMUM Soustruh OPTIturn OPTIMUM® TM 4010

Značka: OPTIMUM®
Prodává: Nářadí-Tomek
  Německá preciznost pro profesionální dílny Hlavní přednosti Univerzální hrotový soustruh OPTIturn OPTIMUM® TM 4010 představuje špičku ve své třídě, navrženou pro mechaniky, kteří vyžadují maximální výkon a stabilitu. Srdcem stroje je dokonale soustředné vřeteno uložené v přesných kuželíkových…
Další informace
274 658 Kč
Koupit
Doprava zdarma

Parametry produktu

Výška hrotu 200 mm
Max. točný průměr nad ložem 400 mm
Max. točný průměr nad suportem 265 mm
Šířka lože 203 mm
Vzdálenost mezi hroty 1000 mm
Kužel vřetena MK6
Upnutí vřetene Camlock DIN ISO 702-2 č. 5
Otáčky 70–2000ot/min
Plynulá změna otáček Ne
Otáčky - provedení Vario 12–2500ot/min
Počet rychlostních stupňů 8
Průchod vřetene 52 mm
Kužel pinoly koníka MK4
Průměr pinoly 50 mm
Zdvih pinoly 110 mm
Posuv podélný 0,014 –0,38 mm/ot. (26 )
Posuv příčný 0,052 –1,392 mm/ot. (32 )
Max. posuv nožového suportu 98 mm
Max. posuv příčného suportu 185 mm
Závit metrický 0,4 – 7 mm/ot. (26 )
Závit palcový 56 – 4 záv./1“ (31 )
Rozměry (š × v × h) 1935×1740×780 mm
Hmotnost 765 kg
Příkon 2 200 W
Napětí 400 V
