Popis produktu


Německá konstrukce pro nekompromisní přesnost

Hlavní přednosti


Univerzální soustruh OPTIturn OPTIMUM® TM 3610 je navržen pro náročné mechaniky a nástrojárny, které vyžadují vysoký výkon v kompaktním provedení. Tento stroj o váze 608 kg vyniká špičkovou stabilitou a precizním uložením vřetene, které zaručuje házivost pod 0,015 mm. Unikátním prvkem v této kategorii je velký průchod vřetene 52 mm, který umožňuje obrábění dlouhých tyčí velkých průměrů. Všechna ozubená kola a hřídele jsou kalené, broušené a běží v olejové lázni, což zajišťuje tichý chod a extrémní životnost. Stroj je dodáván s bohatým příslušenstvím včetně lunet a tříčelisťového sklíčidla, což z něj dělá okamžitě připravené pracoviště pro výrobu hřídelí, čepů a závitů.
[Image of lathe machine parts labeled]
01
Masivní vřeteno 52 mm
Nadstandardní průchod vřetene dovoluje obrábění tyčových materiálů do průměru 50 mm přímo skrze vřeteník.
02
Upínání Camlock
Průmyslový standard Camlock DIN ISO 702-2 č. 5 umožňuje bleskovou výměnu sklíčidel s vysokou opakovatelnou přesností.
03

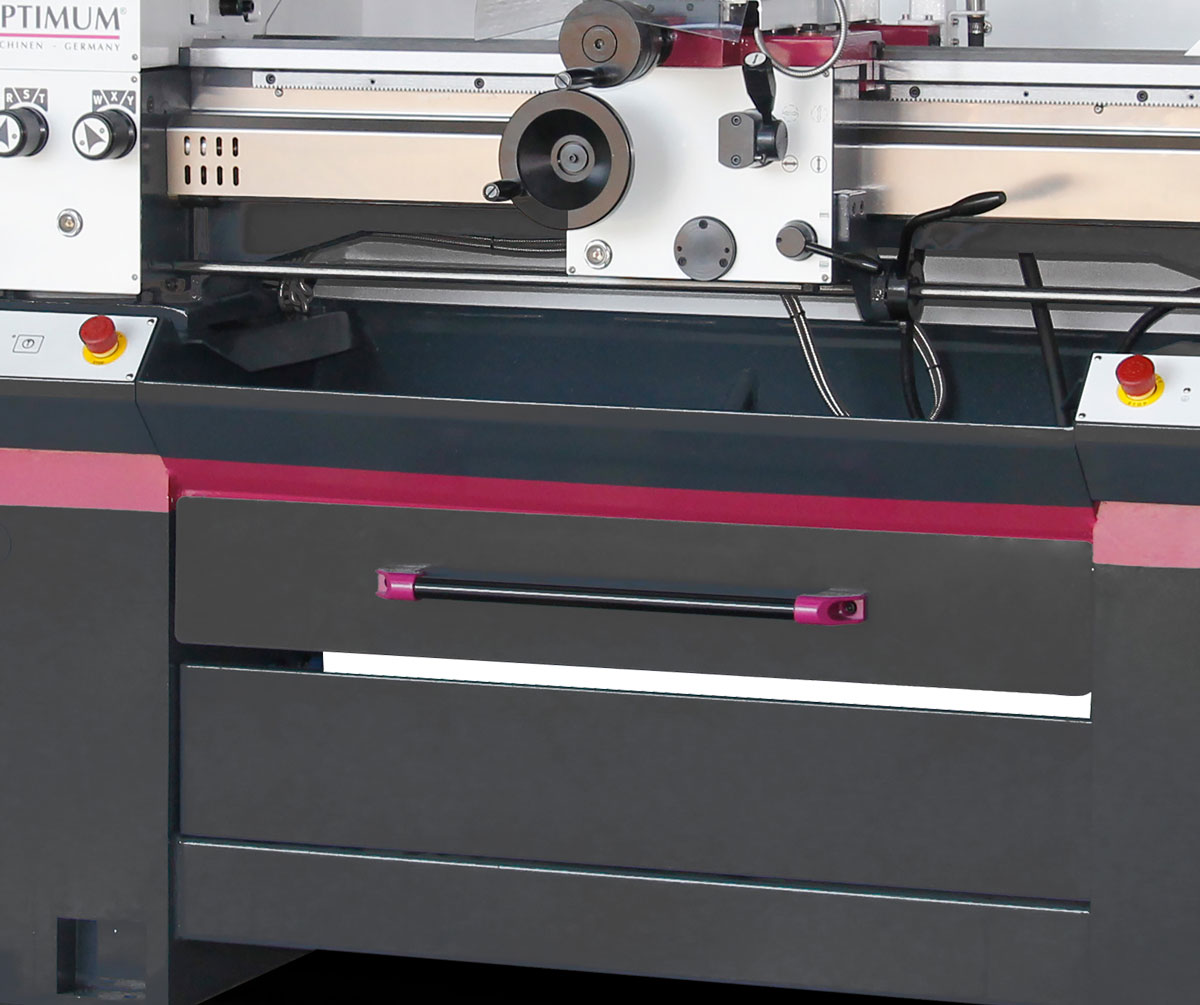

Nožní brzda
Mechanická nožní brzda zajišťuje okamžité nouzové zastavení vřetene, což radikálně zvyšuje bezpečnost práce.
04
Precizní vedení
Kalené a broušené vodicí dráhy lože osy Z zaručují hladký posuv suportu a dlouhodobou stálost geometrie stroje.
05
Bohatá převodovka
Umožňuje řezání 26 metrických a 34 palcových závitů bez nutnosti složité manuální výměny kol.
06
Litinová tuhost
Poctivých 608 kg šedé litiny efektivně pohlcuje vibrace při hrubování a zajišťuje zrcadlový povrch při hlazení.

Kde TM 3610 exceluje

Využití

Strojírenská výroba Nástrojárny a modelárny Opravy zemědělské techniky Výroba metrických a palcových závitů Odborné technické školství Soustružení kuželů (přestavitelný koník) Kusová výroba hřídelí a přírub Údržba průmyslových provozů

Technický list

Kompletní technické parametry

360 mm nad ložem dovoluje obrábění široké škály přírub, disků a rozměrnějších kusů.
52 mm průchod je v této třídě výjimečný a výrazně rozšiřuje možnosti stroje při práci s tyčovinou.
Pracovní délka 1 metr je ideální pro výrobu a renovaci většiny běžných průmyslových a automobilových hřídelí.
Váha 608 kg dělá ze soustruhu stabilní stroj, který efektivně pohlcuje vibrace, což je základ pro přesné lícování.
Vřeteník a otáčky
Rozsah v 8 rychlostních stupních umožňuje silové vrtání velkými průměry i vysokorychlostní dokončování povrchů.
Garantovaná mikronová přesnost čela vřetene je klíčová pro výrobu vysoce přesných strojírenských součástí.
Systém Camlock č. 5 zajišťuje bezpečné upnutí a bleskovou výměnu sklíčidel bez zdlouhavého šroubování.
Výkonný motor 400V s ochranným jističem poskytuje stabilní krouticí moment i v nízkých otáčkách při hlubokém úběru.
Posuvy a závitování
Umožňuje řezání všech běžných metrických závitů bez nutnosti časté výměny ozubených kol v převodovce.
Kompletní rozsah pro palcové závity, nezbytný pro opravy hydrauliky a techniky ze zámoří.
Vysoký počet 32 stupňů posuvu umožňuje nastavit optimální úběr materiálu pro hrubování i finální hlazení.
Koník a rozměry lože
Morse kužel MK 3 umožňuje upnutí běžných otočných hrotů a vrtacích sklíčidel pro vrtání v ose.
Masivní pinola o průměru 42 mm zajišťuje tuhost při vrtání a podpírání těžších kusů.
Robustní stroj s pracovní délkou 1 m si vyžaduje plochu cca 2 metry délky pro bezpečnou manipulaci.

Klikněte na řádek parametru pro zobrazení detailního vysvětlení

Co najdete v zásilce

Rozsah dodávky

1
OPTIturn TM 3610
Profesionální hrotový soustruh s podstavcem
1×
2
3-čelisťové sklíčidlo ø 200 mm
Masivní univerzální sklíčidlo Camlock
1×
3
Lunety (pevná + pohyblivá)
Pevná ø 100 mm a pohyblivá ø 95 mm pro dlouhé hřídele
2×
4
Čtyřstranný nožový držák
Klasický držák pro upnutí až 4 nožů najednou
1×
5
Pevné hroty a redukce
2× pevný hrot MK 3 a redukční pouzdro MK 6 / MK 3
1×
6
Servisní výbava
LED osvětlení, sada výměnných kol a nářadí
1×

Často kladené dotazy

Otázky a odpovědi

Ne, model TM 3610 vyžaduje třífázové napájení 400 V. Je určen pro profesionální nasazení, kde je stabilita výkonu a vysoký krouticí moment třífázového motoru klíčový pro kvalitní povrch.
Camlock (D1-5) umožňuje vyměnit sklíčidlo za lícní desku nebo kleštinový upínač během několika desítek sekund pomocí aretačních čepů. Navíc zaručuje velmi vysokou opakovatelnou souosost a pevnost spoje.
Ano, stroj to umožňuje dvěma způsoby: natočením nožového suportu pro krátké kužely, nebo vyosením koníku o ± 10 mm pro soustružení dlouhých, pozvolných kuželů.
Ano, v rozsahu dodávky najdete tříčelisťové sklíčidlo, obě lunety, pevné hroty i sadu výměnných kol pro závity. Stačí doplnit olejovou náplň (součástí) a můžete začít pracovat.

🛠️ Rada specialisty Tomek Nářadí:

Soustruh TM 3610 je poctivý stroj, který v dílně přežije generace. 52 mm průchod vřetene je obrovskou výhodou, kterou v této cenové třídě běžně nenajdete – umožní vám pracovat s materiálem, na který byste dříve potřebovali mnohem větší stroj. Při instalaci dbejte na dokonalé vyrovnání lože pomocí přesné strojní vodováhy. I malý náklon může u stroje o váze 600 kg ovlivnit přesnost souběhu hrotů. Také doporučuji po prvních 50 hodinách provozu vyměnit olej v olejové lázni, vypláchnete tím případné nečistoty z výroby a zajistíte převodům hladký chod na další léta!

Další informace
Heureka.cz Dílna, stavba, zahrada Dílna

OPTIMUM Soustruh OPTIturn OPTIMUM® TM 3610

Značka: OPTIMUM®
Prodává: Nářadí-Tomek
  Německá konstrukce pro nekompromisní přesnost Hlavní přednosti Univerzální soustruh OPTIturn OPTIMUM® TM 3610 je navržen pro náročné mechaniky a nástrojárny, které vyžadují vysoký výkon v kompaktním provedení. Tento stroj o váze 608 kg vyniká špičkovou stabilitou a precizním uložením vřetene…
Další informace
218 998 Kč
Koupit
Doprava zdarma

Parametry produktu

Výška hrotu 180 mm
Max. točný průměr nad ložem 360 mm
Max. točný průměr nad suportem 225 mm
Vzdálenost mezi hroty 1000 mm
Kužel vřetena MK6
Upnutí vřetene Camlock DIN ISO 702-2 č. 5
Otáčky 70–2400ot/min
Plynulá změna otáček Ne
Počet rychlostních stupňů 8
Průchod vřetene 52 mm
Kužel pinoly koníka MK3
Průměr pinoly 420 mm
Posuv podélný 0,052 –1,392 mm/ot. (32 )
Posuv příčný 0,014 –0,38 mm/ot. (32 )
Max. posuv nožového suportu 100 mm
Max. posuv příčného suportu 170 mm
Závit metrický 0,4 – 7 mm/ot. (26 )
Závit palcový 56 – 4 záv./1“ (34 )
Příkon 2,2 kW, 2 200 W
Elektrické připojení 400 V
Rozměry (š × v × h) 1964×1475×869 mm
Hmotnost 608 kg
Napětí 400 V
