OPTIMUM Soustruh OPTIMUM® OPTIturn TM 3310

Prodává: Nářadí-Tomek
  Profesionální technologie Optimum Hlavní přednosti Soustruh OPTIMUM® OPTIturn TM 3310 definuje standard ve své třídě díky preciznímu mechanickému zpracování a důrazu na bezpečnost dle EN 23125. Základem stroje jsou indukčně kalené a broušené vodicí…
Další informace
202 857 Kč
Není skladem
Koupit

Popis produktu


Profesionální technologie Optimum

Hlavní přednosti


Soustruh OPTIMUM® OPTIturn TM 3310 definuje standard ve své třídě díky preciznímu mechanickému zpracování a důrazu na bezpečnost dle EN 23125. Základem stroje jsou indukčně kalené a broušené vodicí dráhy osy Z, které zaručují plynulý posuv suportu bez zadrhávání. Všechny elektrické komponenty pracují v bezpečném 24V DC okruhu. Srdcem pohonu je vřeteno uložené v nastavitelných přesných kuželíkových ložiskách, které ve spojení s převodovkou v olejové lázni zajišťuje tichý chod a vysoký krouticí moment i při nízkých otáčkách.
01
Házivost pod 0,015 mm
Garantovaná přesnost čela vřetene umožňuje lícování a výrobu dílů v nejpřísnějších tolerancích.
02
Upínání Camlock č. 4
Průmyslový standard pro bleskovou výměnu sklíčidel a lícních desek s absolutní bezpečností proti uvolnění.
03
Dvoukanálová bezpečnost
Moderní elektronika s nouzovými vypínači a motorovou brzdou chrání obsluhu i stroj při nečekaných situacích.
04
Ozubená kola v oleji
Posuvová i závitová převodovka má kola běžící v olejové lázni, což minimalizuje opotřebení a hluk.
05
Jemná stupnice 0,02 mm
Ruční kola jsou vybavena noniem s dělením 0,02 mm (příčný posuv) pro maximální cit při odebírání špon.
06
Kalené vřeteno MK5
Vysoká tuhost uložení hlavního vřetene v kuželíkových ložiskách zaručuje stabilitu při těžkém hrubování.

Rozsah nasazení

Využití

Výroba přesných hřídelí a pouzder Řezání metrických i palcových závitů Obrábění ocelí, nerezi i barevných kovů Renovace opotřebených čepů Strojírenská údržba a opravárenství Výroba vnitřních i vnějších kuželů Modelářské a vývojové dílny Nástrojářská výroba lícovaných dílů

Technický list

Kompletní specifikace

Díky délce 1 000 mm a tuhému loži o šířce 190 mm stroj zvládá i rozměrné obrobky bez prohýbání.
Vřeteno s kuželem MK5 a průchodem 38 mm je standardem pro efektivní tyčové obrábění.
Pro verzi Vario je k dispozici plynulý rozsah 11 až 2 500 ot/min díky frekvenčnímu měniči Lenze.
Masivní litinová konstrukce lože a ocelový podstavec tvoří stabilní celek o váze 470 kg.
Pracovní rozsah a točné průměry
Tento rozměr určuje maximální průměr disku nebo příruby, kterou lze na stroji bezpečně obrobit.
Určuje průchodnost materiálu nad saněmi soustruhu. Důležité pro obrábění dlouhých hřídelí s větším průměrem.
Vzdálenost od středu vřetene k vodicím plochám lože.
Nadstandardní šířka 190 mm zajišťuje tuhost suportu a přesnost při těžším obrábění.
Posuvy a řezání závitů
Široká škála strojních posuvů pro dosažení dokonale hladkého povrchu.
Automatický příčný posuv usnadňuje čelní soustružení velkých ploch a disků.
Pokrývá veškeré standardní jemné i hrubé metrické závity bez nutnosti výměny ozubených kol pro každý rozměr.
Rozsah pohybu nožových saní určený pro soustružení krátkých kuželů a čelní operace.
Koník a parametry motoru
Robustní koník pro přesné vrtání a podepření těžších obrobků otočným hrotem.
Dostatečný rozsah výsuvu pro vrtání hlubokých děr skrze pinolu.
Třífázový motor s elektrickou brzdou zajišťuje rychlé zastavení a silný tah i pod zátěží.
Stroj vyžaduje pevnou instalaci na rovný betonový podklad pro zachování garantované přesnosti.

Klikněte na dlaždici nebo řádek parametru pro zobrazení vysvětlení

Bohatá základní výbava

Obsah balení

1
OPTIturn TM 3310
Hrotový soustruh s vodicím a tažným šroubem
1×
2
Tříčelisťové sklíčidlo Ø 160 mm
Provedení Camlock č. 4 pro bleskovou výměnu
1×
3
Podstavec stroje
Stabilní ocelová konstrukce s nouzovými vypínači
1×
4

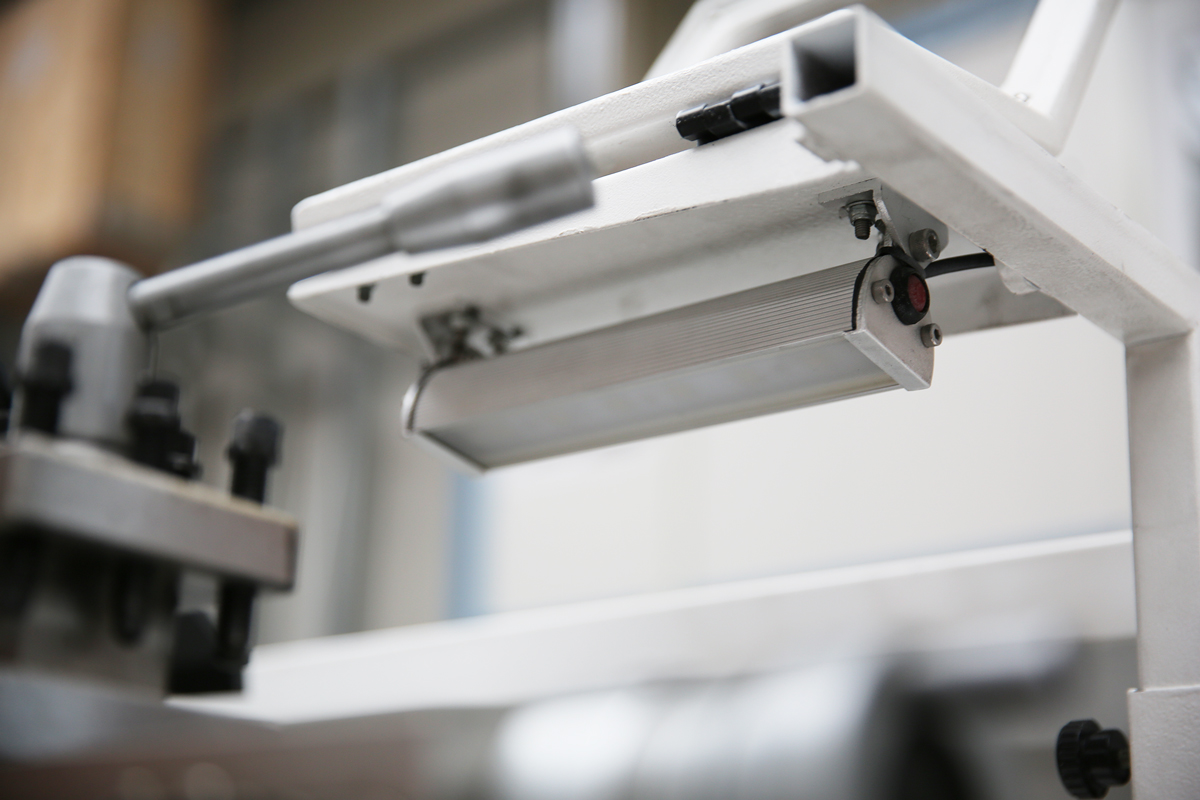

LED osvětlení
Soustředěné světlo pro práci bez stínů
1×
5
Příslušenství
4stranný držák 16mm, redukce MK 5/3, hrot MK 3, sada kol a nářadí
1 set

Často kladené dotazy

Otázky a odpovědi

Standardní model TM 3310 má mechanickou převodovku s 9 stupni. Pro plynulou regulaci otáček v rozsahu 11–2500 ot/min zvolte verzi Vario, která je vybavena frekvenčním měničem Lenze a nabízí vyšší komfort při obrábění různých průměrů.
Camlock je nejrychlejší a nejbezpečnější způsob upínání sklíčidel. Sklíčidlo drží 6 pevných čepů, které se pootočením klíče o 180° pevně uzamknou. Je to standard u průmyslových soustruhů, který eliminuje vibrace a házení.
Ano, pomocí přiložené sady výměnných ozubených kol (lyry) lze soustruh nastavit pro řezání Whitworthových (palcových), modulových i diametrálních závitů dle tabulky na vřeteníku.
Vřeteník a posuvová skříň mají vlastní olejové náplně s olejznaky. Suport a vodicí dráhy se mažou manuálně pomocí mazacích bodů a olejničky (doporučujeme před každou směnou).
Ano, vzhledem k třífázovému motoru 1,5 kW a rozběhům doporučujeme jištění 16A s charakteristikou C, aby nedocházelo k vybavení jističe při startu stroje nebo při náhlém zatížení.
