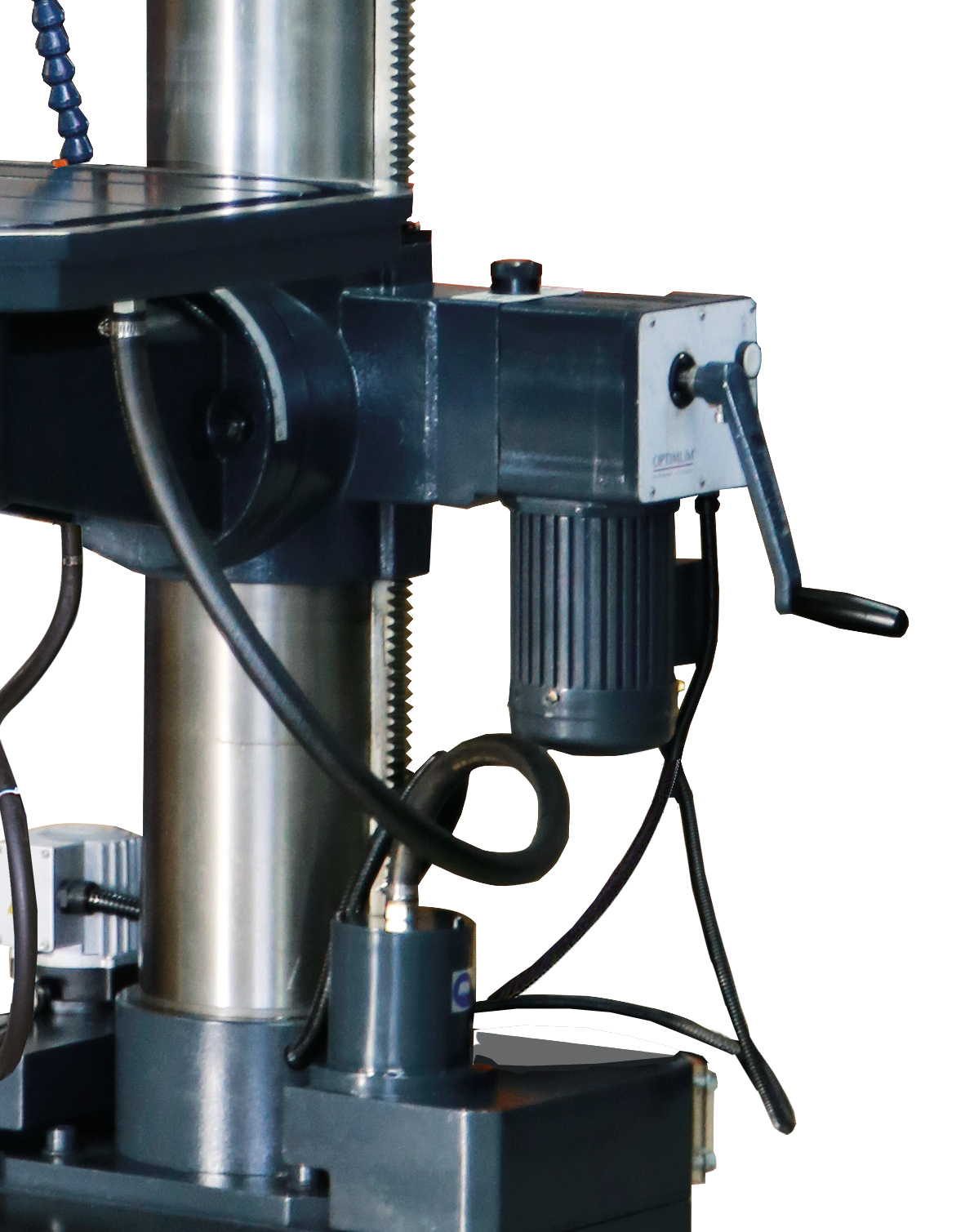

OPTIMUM Sloupová převodová vrtačka OPTIMUM® OPTIdrill DH DH 55V (obrázek 3)

OPTIMUM Sloupová převodová vrtačka OPTIMUM® OPTIdrill DH DH 55V (obrázek 4)

1/4

Dílna, stavba, zahrada Elektrické nářadí Heureka.cz

OPTIMUM Sloupová převodová vrtačka OPTIMUM® OPTIdrill DH DH 55V

Prodává:

  Nepřekonatelný silák pro nejtěžší průmysl Hlavní přednosti Sloupová vrtačka OPTIMUM® OPTIdrill DH 55V není jen obyčejný dílenský stroj – je to industriální monolit o váze 907 kg, který definuje limity přesného vrtání. Srdcem stroje…

Další informace

383 558 Kč

Není skladem

Koupit

Popis produktu

Nepřekonatelný silák pro nejtěžší průmysl

Hlavní přednosti

Sloupová vrtačka OPTIMUM® OPTIdrill DH 55V není jen obyčejný dílenský stroj – je to industriální monolit o váze 907 kg, který definuje limity přesného vrtání. Srdcem stroje je silnostěnný litinový sloup o průměru 200 mm, který zaručuje, že se vrtačka pod tlakem neprohne ani při vrtání otvorů o průměru 55 mm. Elektronicky řízený Vario pohon umožňuje plynulou změnu otáček v extrémním rozsahu 10 až 3 000 ot/min, což dává obsluze naprostou kontrolu nad řeznými podmínkami. Ve spojení s elektromagneticky spínaným strojním posuvem a automatickým závitovacím cyklem až do M42 jde o nekompromisní pracoviště pro výrobu velkých technologických celků.

Vrtání do pr. 55 mm

Extrémní vrtací výkon v oceli dovoluje realizaci nejnáročnějších otvorů bez nutnosti předvrtávání mnoha stupni.

Závity M42

Díky obrovskému krouticímu momentu v nízkých otáčkách (od 10 min⁻¹) stroj bezpečně řeže závity industriálních rozměrů.

Hmotnost 907 kg

Téměř tuna poctivé litiny pohlcuje veškeré vibrace, což zaručuje zrcadlově čistý povrch otvoru a přesnost lícování.

Inteligentní posuv

Třírychlostní strojní posuv pinoly se spouští elektromagneticky tlačítkem přímo na rukojeti, což maximalizuje ergonomii.

200 mm sloup

Masivní silnostěnný sloup je základem tuhosti, která u tohoto modelu nemá v kategorii sloupových vrtaček konkurenci.

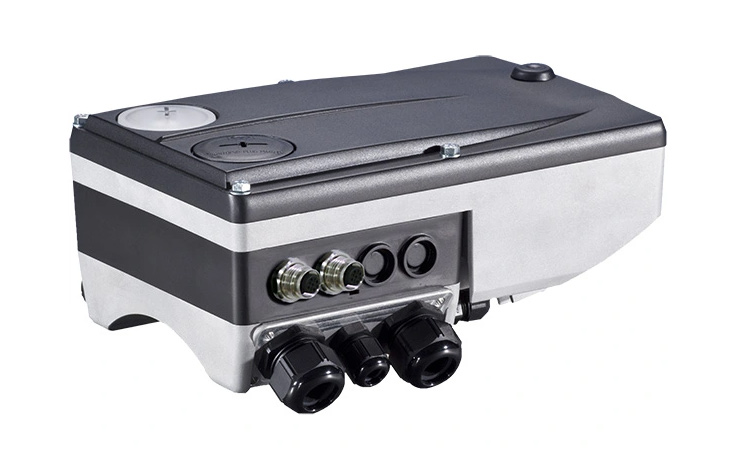

Vario Elektronika

Moderní invertor zajišťuje plynulý náběh a udržení krouticího momentu i při extrémně nízkých otáčkách vřetene.

Maximální nasazení

Kde DH 55V dominuje

Těžké strojírenství a loděnice Výroba energetických zařízení Vrtání do oceli do ø 55 mm Strojní závitování do M42 Obrábění velkých odlitků a svařenců Práce s nástroji s kuželem MK 4 Nepřetržité průmyslové provozy

Technický list

Podrobné parametry

Vrtací výkon 55 mm Max. v oceli Co to znamená? Maximální průměr spirálového vrtáku pro konstrukční ocel. Trvalý výkon je úctyhodných 50 mm.

Díky převodové hlavě a tuhému vřeteni zvládne stroj vyvrtat otvor 55 mm i do plného materiálu.

Závitování M42 Průmyslový standard Co to znamená? Vrtačka má dostatečnou sílu pro strojní řezání závitů o průměru 42 mm s automatickou změnou směru otáčení.

Pro závity M42 je klíčový minimální rozsah otáček 10 min⁻¹, který tento stroj nabízí.

Otáčky vřetene 10 – 3 000 ot/min Plynulá regulace Co to znamená? Elektronické Vario umožňuje nastavení ideální řezné rychlosti pro miniaturní vrtáky i obří závitníky.

Rozsah otáček je rozdělen do 4 elektronicky regulovatelných stupňů pro zachování maximální síly v celém spektru.

Hmotnost 907 kg Masivní litina Co to znamená? Vysoká váha a sloup o průměru 200 mm jsou zárukou absolutní stability. Stroj se pod tlakem nehne.

Hmotnost skoro jedna tuna vyžaduje odpovídající betonový základ pro zachování geometrické přesnosti.

Vřeteno a strojní posuv

Kužel vřetena MK 4

Umožňuje upnutí profesionálních vrtáků a dělících hlav s vysokou souosostí.

Strojní posuv pinoly 3 rychlosti (0,1 | 0,15 | 0,2 mm/ot.)

Automatické elektromagnetické zajíždění vřetene do řezu s možností volby intenzity.

Max. hloubka vrtání / Zdvih 200 mm

Nadstandardní zdvih vřetene umožňuje vrtání velmi hlubokých otvorů na jeden průchod.

Vyložení vřetene 400 mm

Velká vzdálenost od sloupu dovoluje pracovat na středech rozměrných obrobků.

Pracovní prostor a stůl

Rozměry stolu / T-drážky 515 × 570 mm / 18 mm

Velký, diagonálně žebrovaný stůl s žlábkem pro odvod chladicí kapaliny.

Úhel naklopení stolu -90° až +90°

Dovoluje vrtat a závitovat šikmo bez nutnosti náročného podkládání materiálu.

Max. vzdál. vřetene od základny 1 300 mm

Po odsunutí stolu lze vrtat obrobky o výšce přes 1 metr upevněné přímo na základnu.

Pohon a elektrika

Příkon motoru / Napájení 2,2 kW / 400 V

Výkonný pohon dimenzovaný pro nepřetržitou zátěž v průmyslových třísměnných provozech.

Ovládací napětí 24 V DC

Bezpečná nízkonapěťová elektronika chrání obsluhu i v případě mechanického poškození panelu.

Klikněte na jakýkoliv parametr pro detailní vysvětlení

Co obdržíte v zásilce

Rozsah dodávky

OPTIMILL DH 55V

Sloupová vrtačka v kompletní sestavě s Vario pohonem a chlazením

1×

Rychloupínací hlavička 1 – 16 mm

Průmyslové sklíčidlo pro vrtáky s válcovou stopkou (B16)

1×

Upínací trn MK 4 / B16

Vysokopevnostní trn pro spojení hlavičky s vřetenem

1×

Vestavěné systémy

Chlazení v základně, LED osvětlení, vyrážeč nástrojů a filtr na třísky

1×

Často kladené dotazy

Otázky a odpovědi

01Můžu na stroji řezat závity až M42 opravdu v jednom kroku?

Ano, model DH 55V má díky převodové hlavě a elektronické regulaci obrovský krouticí moment i při pouhých 10 otáčkách za minutu. V konstrukční oceli je řezání závitů M42 s tímto strojem standardní operací.

02Jak funguje elektromagnetický posuv pinoly?

Na rozdíl od mechanických pák, zde stačí stisknout tlačítko přímo na rukojeti vřetene. Elektromagnetická spojka okamžitě sepne a vřeteno začne samo zajíždět do řezu nastavenou rychlostí. Je to rychlejší, přesnější a šetří to ruce obsluhy.

03Vyžaduje takto těžký stroj speciální údržbu?

Převodovka běží v olejové lázni, což minimalizuje opotřebení. Klíčem k dlouhé životnosti je pravidelná výměna olejové náplně a čištění filtru na třísky v základně, který chrání čerpadlo chladicí kapaliny před poškozením.

🛠️ Rada specialisty Tomek Nářadí:

DH 55V je absolutní monstrum. Pokud hledáte stroj, který se "nezadýchá" při vrtání velkých děr do oceli, jste na správné adrese. Důležité upozornění: Kvůli hmotnosti přes 900 kg a vysokým odstředivým silám při vrtání průměrů nad 40 mm důrazně doporučuji stroj dokonale vyrovnat pomocí strojní vodováhy a ukotvit jej na kvalitní betonový základ o tloušťce alespoň 15 cm. Pro řezání závitů nad M30 rozhodně doporučuji dokoupit originální nožní pedál, který vám uvolní obě ruce pro bezpečnou manipulaci s obrobkem. Nezapomeňte pravidelně čistit chladicí nádrž, při takovém objemu vrtání se tam hromadí velké množství špon!
