OPTIMUM Sloupová převodová vrtačka OPTIMUM® OPTIdrill DH 40 CTPE

Prodává: Nářadí-Tomek
  Hybridní výkon pro vrtání i frézování Hlavní přednosti Sloupová vrtačka OPTIMUM® OPTIdrill DH 40 CTPE představuje vysoce univerzální řešení pro nástrojárny a údržbářské dílny. Od běžných sloupových vrtaček se liší masivním křížovým stolem, který…
Další informace
107 678 Kč
Skladem
Koupit

Popis produktu


Hybridní výkon pro vrtání i frézování

Hlavní přednosti


Sloupová vrtačka OPTIMUM® OPTIdrill DH 40 CTPE představuje vysoce univerzální řešení pro nástrojárny a údržbářské dílny. Od běžných sloupových vrtaček se liší masivním křížovým stolem, který umožňuje přesné polohování a frézovací operace s nožovými hlavami do ø 76 mm. Srdcem stroje je robustní převodovka s broušenými koly v olejové lázni, zajišťující tichý chod a obrovský krouticí moment v 12 rychlostních stupních. Díky samostatnému motoru pro strojní posuv pinoly a integrovanému závitovacímu cyklu se jedná o vysoce produktivní stroj, který zvládne vrtání do oceli až do ø 32 mm s naprostou suverenitou.
01
Velký křížový stůl
Pracovní plocha 730 × 210 mm s rybinovým vedením a klínovými lištami umožňuje přesné frézování a vrtání v souřadnicích.
02
Samostatný posuv
Pinola je vybavena vlastním motorem strojního posuvu, což zajišťuje konstantní tlak do řezu nezávisle na otáčkách vřetene.
03
Závitovací cyklus
Integrovaná funkce pro strojní řezání závitů výrazně zrychluje produkci a zvyšuje kvalitu vnitřních závitů.
04
Litinová stabilita
Těžké, masivní provedení z šedé litiny o váze 350 kg efektivně pohlcuje veškeré vibrace při obrábění.
05
Převody v oleji
Broušená převodová kola běžící v olejové lázni zaručují extrémně klidný chod a dlouhou životnost mechanických částí.
06

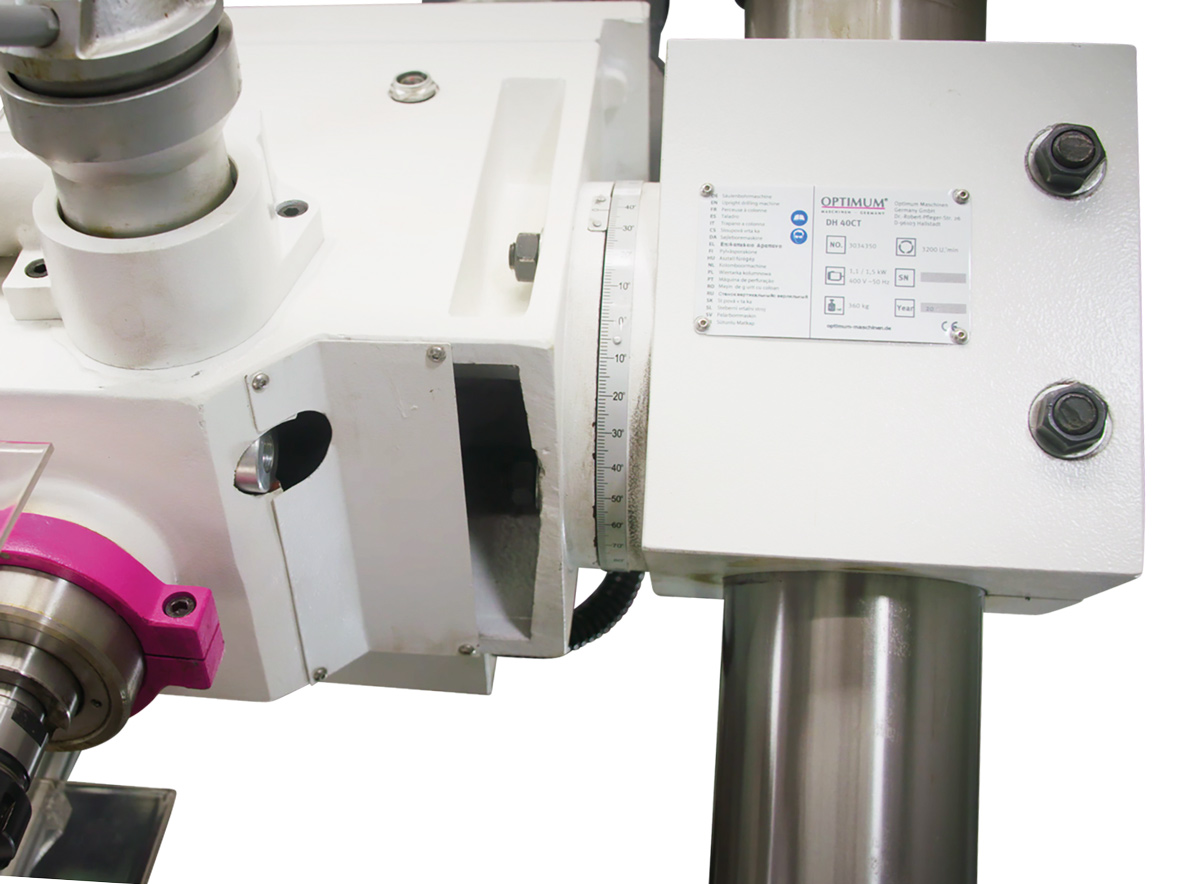

Naklápěcí hlava
Frézovací hlavu lze naklopit v rozsahu ± 45°, což umožňuje úhlové vrtání a frézování šikmých ploch.

Kde DH 40 CTPE exceluje

Oblasti nasazení

Sériové vrtání a závitování Frézování drážek a ploch Nástrojárny a prototypové dílny Údržba těžkých strojních součástí Obrábění pod úhlem ±45° Vrtání do oceli do ø 32 mm Odborné technické školství

Technický list

Specifikace stroje

Díky kuželu MK 4 a převodové hlavě vrtá stroj velké otvory s vysokou stabilitou bez prokluzu nástroje.
Tento stůl s nosností 50 kg transformuje vrtačku na univerzální frézku pro lehčí obráběcí operace.
Odstupňování rychlostí zaručuje ideální řezné podmínky pro různé materiály od plastů až po tvrzenou ocel.
Hmotnost 350 kg řadí tento model do kategorie poctivých dílenských strojů pro průmyslové využití.
Vřeteno a frézovací kapacita
Stroj umožňuje efektivní srovnání ploch širokými hlavami i dlabání drážek stopkovými frézami.
Velký zdvih pinoly s nastavitelným dorazem hloubky v rozsahu 0–120 mm pro hluboké otvory.
Možnost náklonu celé vrtací/frézovací hlavy pro obrábění šikmých ploch a vrtání pod úhlem.
Pohon a chlazení
Výkonný dvoustupňový motor průmyslové kvality zajišťuje plynulý chod v obou rychlostních režimech.
Vestavěný systém chlazení nástroje prodlužuje životnost vrtáků a zlepšuje kvalitu povrchu.

Klikněte na řádek parametru pro detailní vysvětlení

Co obdržíte v zásilce

Rozsah dodávky

1
OPTIMILL DH 40 CTPE
Vrtačko-frézka s křížovým stolem a chladicí soustavou
1×
2
Vrtací hlavička B 16
Pro upnutí vrtáků s válcovou stopkou v rozsahu 1 – 13 mm
1×
3
Upínací trn MK 4 / B 16
Pro připojení vrtací hlavičky do vřetene stroje
1×
4
Redukční pouzdro MK 4 / MK 3
Umožňuje použití nástrojů s menší stopkou MK 3
1×
5
Montážní příslušenství
T-matice a seřizovací nářadí pro údržbu a nastavení
1×

Často kladené dotazy

Otázky a odpovědi

Ano, frézovací/vrtací hlava je naklápěcí v rozsahu ± 45°. To ve spojení s křížovým stolem umožňuje frézování fází, šikmých drážek a úhlové vrtání bez nutnosti podkládání obrobku.
Vrtačka má samostatný motor pro posuv pinoly. Stroj se sám "zavrtává" do materiálu nastavenou silou, což zajišťuje precizní otvor, prodlužuje životnost vrtáků a šetří fyzickou sílu obsluhy.
Převodovka běží v olejové lázni. Stačí pravidelně kontrolovat hladinu oleje přes olejoznak a v předepsaných intervalech provádět výměnu olejové náplně, aby byl zajištěn trvale tichý a hladký chod.
Ano, model DH 40 CTPE vyžaduje třífázové napájení 400 V. Je to nezbytné pro stabilní výkon 1,5kW dvoustupňového motoru, který pohání robustní převodovou hlavu.

🛠️ Rada specialisty Tomek Nářadí:

Model DH 40 CTPE je unikátní "obojživelník". Pokud hledáte vrtačku, ale občas potřebujete srovnat plochu nebo vyfrézovat drážku a nemáte místo na dva stroje, je toto ideální volba. Právě křížový stůl s rybinovým vedením je klíčem k vysoké přesnosti polohování otvorů. Při frézování oceli doporučuji vždy používat vestavěný systém chlazení a pevný strojní svěrák Optimum, abyste využili plný potenciál 350kg litinové konstrukce. Nezapomeňte pravidelně mazat vodicí dráhy křížového stolu přes maznice, udržíte tak stroj bez vůlí po celá desetiletí!
